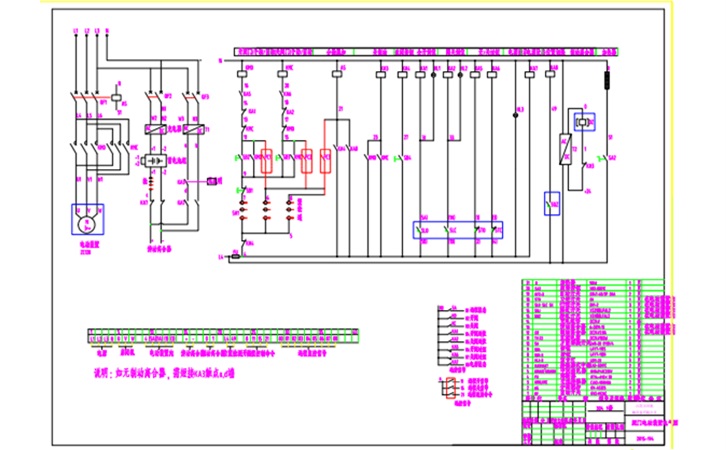

SQDA180速閉啟閉機安裝、接線、速閉啟閉機原理圖。

　?。ㄒ唬?、安裝前準備。

　　1．安裝速閉啟閉機之前，應模擬啟閉機絲桿軸線，按閘門安裝使用說明先安裝好閘門。

　　2．清理現場及預埋件表面渣質，復核土建，如土建誤差超出規定范圍應采取返工等相應補救措施，確保順利安裝。

　　3．按5噸吊重，制訂現場吊裝方案及安全預案，室內可采用三角吊架，做到安全文明施工。

　　4．分別將速閉機本體及絲桿搬運至現場擱實，特別注意：絲桿為高精度加工件，應做到防變形、防碰撞、防碎等。

　　5．自備速閉啟閉機平臺的，應在安裝前將平臺校裝到位。

　?。ǘ⒌跹b1．先將絲桿垂直吊立于井中，如遇分段絲桿，應遵循由下至上的原則逐一吊入并聯接。具備條件的可在地面上將絲桿先聯接好再垂直吊入井中，與閘門聯接的銷套應朝下方。

　　2．如閘門井較深，按規范應配置軸導架，此時應將軸導架中的腰形法蘭先套于絲桿上，如絲桿有接頭，注意避開接頭安裝軸導架。

　　3．吊垂線至閘門吊耳中心，確定啟閉機正確位置（允許誤差1/1000， 總誤差小于5 mm），將啟閉機本體吊裝到位，再將預埋板與啟閉機臨時固定，防止碰翻，產生事故。

　　4．拆開啟閉機螺母兩端封蓋（如有的話），將絲桿穿入啟閉機螺母中，切換手柄至手搖位置，搖動手輪將絲桿旋入其中，搖出啟閉機直至絲桿下端可與閘門吊耳聯結。

　　5．校正絲桿垂直度3 mm，啟閉機水平度1 mm。將閘門吊耳銷軸穿入到絲桿下軸孔中，插上開口銷并分開銷腳。

　　6．按手動操作要求提升閘門一次應靈活無異常情況，固定速閉啟閉機（與預埋件焊牢并緊固螺栓），之后固定所有軸導架，同時確定上限位置。

　　7．將閘門下落至最底部（關閉），套上防塵罩，同時確定下限位置。

　　8．安裝緩沖器（1）.將緩沖器吊起，扳動緩沖器上部四角頭，將緩沖器旋緊在絲桿頂端。

　?。?）.調節緩沖座，直至緩沖座上部與緩沖器下部完全接觸（在閘門落至最底部情況下），旋1～2圈（略微受力）。

　　9．聯接防塵罩，并用聯接件固定，手輪操作上升，觀察緩沖器是否喲卡阻等異常情況，否則應按排故方案排故。

　　10．檢查各部螺栓應緊固聯接，傳動應靈活，全行程無干涉，補修過程破損，清理現場。

　?。ㄈ?、接線1．接線說明。

　　（1）.電源進線：～380V，50HZ，四芯動力線。

　?。?）.電箱至遙控：計14芯，其中2芯4～20mA需屏蔽，其余為控制線。

　?。?）.電箱至電動裝置部分：計9芯，其中3芯為動力線。

　?。?）.電箱至機座底部上限位：計3芯控制線。

　?。?）.電箱至電磁制動器：計2芯控制線（24V，5A）。

　?。?）.制動器護罩至電箱，開度脈沖用：計3芯控制線。
