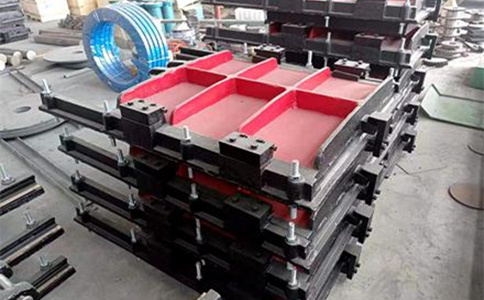

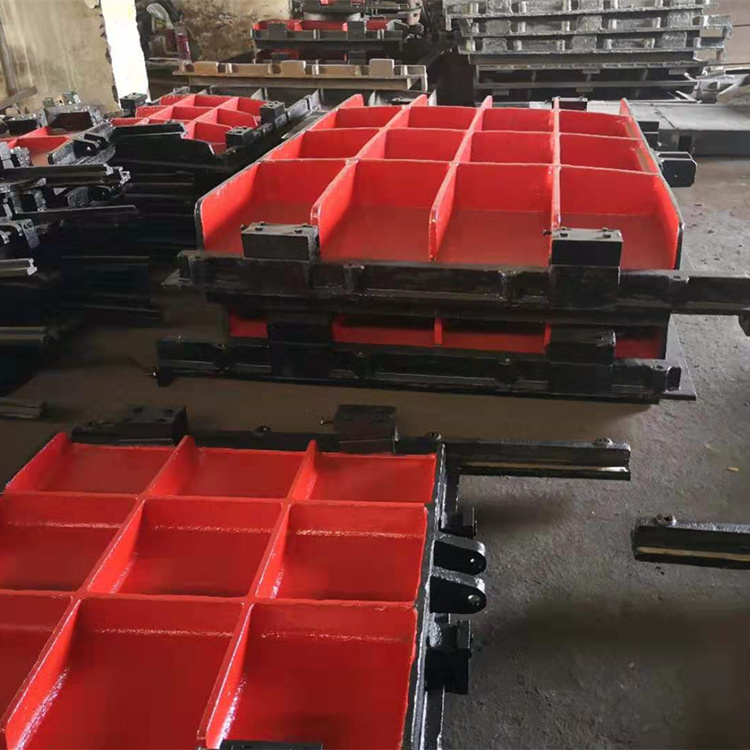

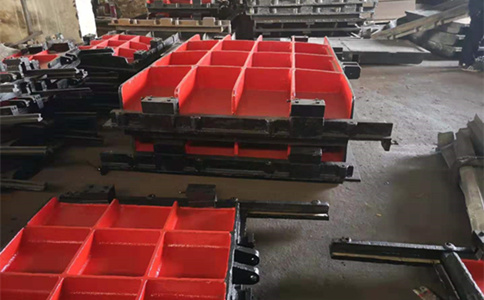

一、型號SFZ1200鑄鐵閘門簡介

　　SFZ1200鑄鐵閘門是由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成。

二、SFZ1200鑄鐵閘門型號說明

三、型號SFZ1200鑄鐵閘門特點

　　1.DN1200鑄鐵閘門導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

　　2.1.2米*1.2米閘門該產品通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。

　　3.1.2米*1.2米我們采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。

　　4.SFZ1200朱鐵閘門我們生產的鑄鐵鑲銅方閘門品種規格齊全，適應性廣。

　　5.鑄鐵鑲銅閘門與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。

四、SFZ1200鑄鐵閘門供貨說明

　　1、 SYZ、SFZ型當閘門通徑≤Φ1200或≤1000×1000時,閘門為整體供貨。

　　2、 SYZ、SFZ型當閘門通徑＞Φ1200或＞1000×1000時,除導軌外為整體供貨。

　　3、 AYZ型為整體供貨。

　　4、 配套啟閉機、絲桿以及軸導架等合理包裝后供貨。

五、SFZ1200鑄鐵閘門性能指標：

　　a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。

　　b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m

　　c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。

　　d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10

　　e）安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。

　　f）最大工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m

　　g）啟閉速度：不小于0.2m/min，不大于1.5m/min。

　　h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250
